Strömbrytarpanel installation

Recommended Posts

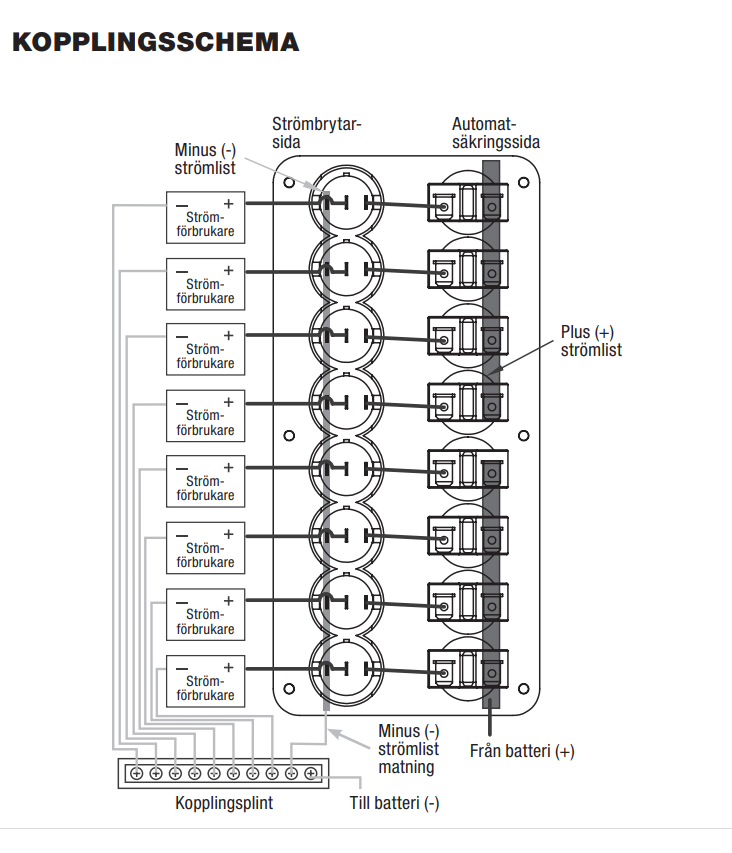

Ska byta strömbrytarpanel. Den nya är lite olik den gamla. Blir lite konfundersam vad som menas med att den övre strömlist skall anslutas till batteri. Har ju en matad + från en kopplingsplint i båten. Skall samma pluskabel gå till bägge pluskablarna på bilden eller seperata matningar? Biltemas 25-8828. Har plus nu på en kopplingsplint. Kan lägga till bilder strax.
Jag har heller inte minus till min panel idag utan går till en "plint". Nya panelen skall ha minus draget och ska väl bryta mellan plus och minus. Förra panelen bröt väl endast plus. Rörigt tycker jag 😕






image.png.9ba9dfd4a91c39f66baa2e348608a18f.pngimage.png.9ba9dfd4a91c39f66baa2e348608a18f.png





Nuvarande dragning:







Edited by danielsan123

Share this post


Link to post
Share on other sites

Koppla som bilden med plus från batteriet till strömlisten. Minusanslutning behöver du för att belysningen i knapparna skall fungera.

Share this post


Link to post
Share on other sites

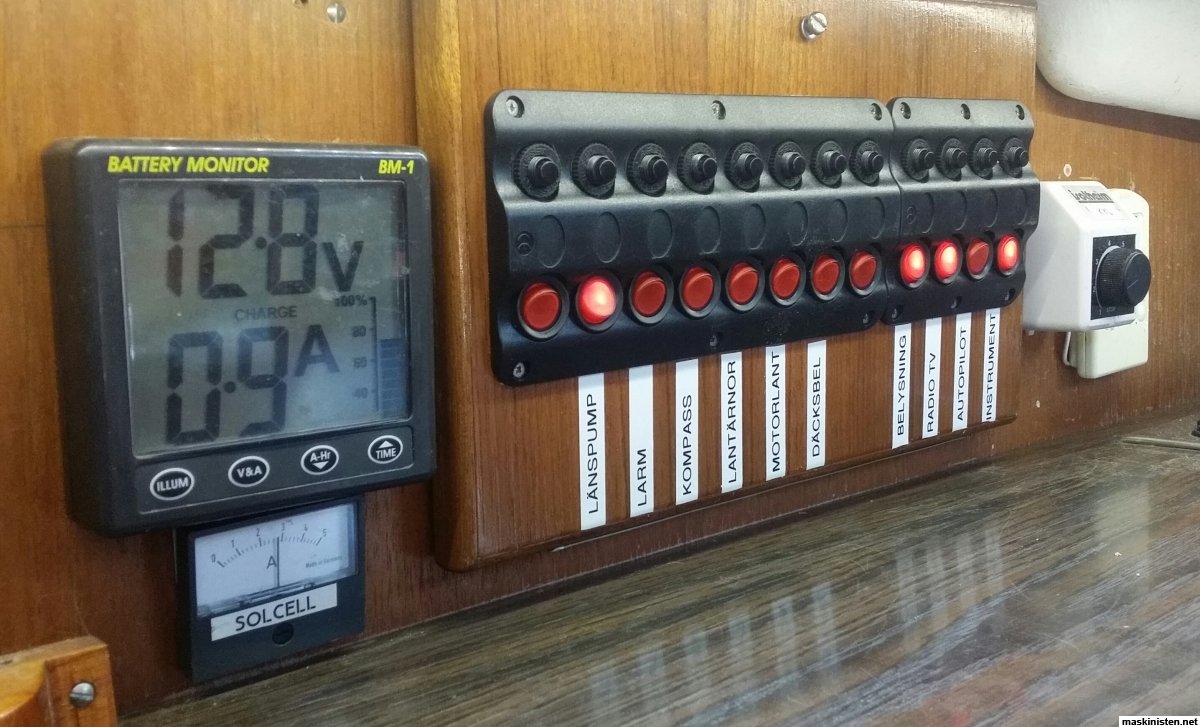

Har sådana i min båt.

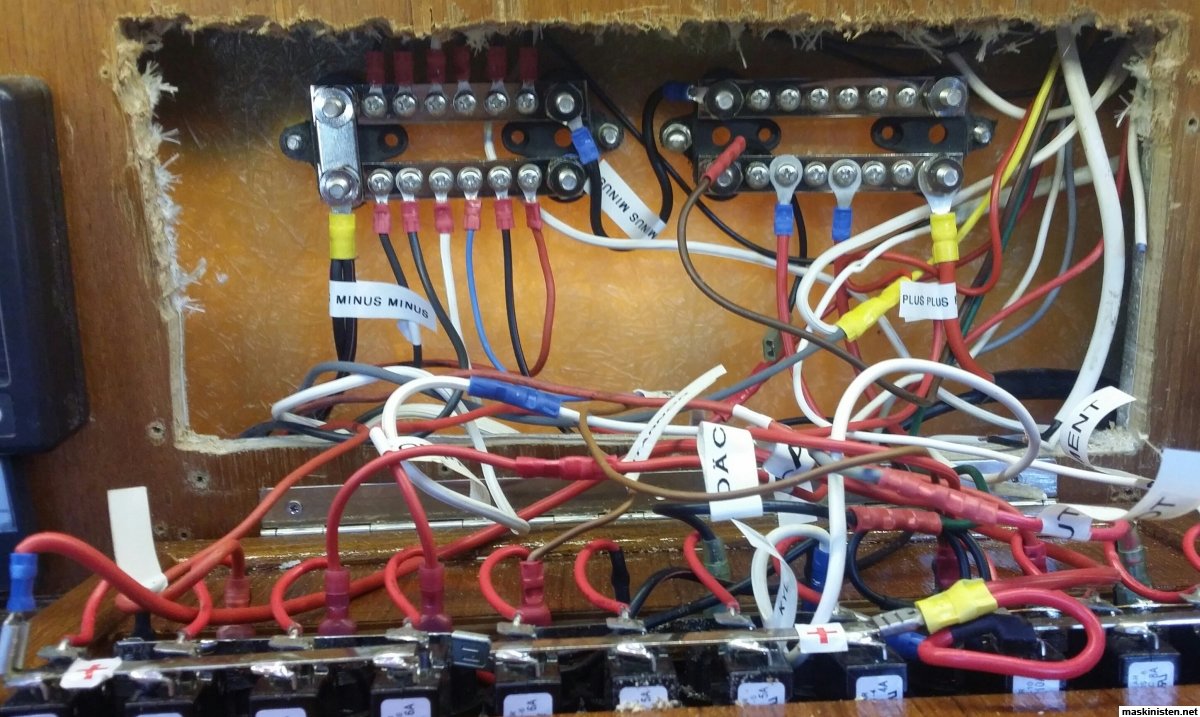

Visserligen byggde jag om, så att jag fick säkringarna på ovansidan, och TILL/ON på strömbrytarna uppåt.



Och, ja jag kopplade ihop Plus skenorna.



Separata hopkopplade minusskenor (3 st).

Bättre än alla minuskaplars ringkabelskor på en enda skruv!



En liten sak. Köp några reservströmbrytare. Två har gett upp under 8 år för mig.

Kräver lite enkel lödning för byte av hel strömbrytare.



I ena fallet, själva röda plastvippan, som har klena fästflärpar.

Och i det andra så brann kontakten upp. Säkringen löste inte ut.



Ej vattentät, monteras skyddat.

Men nöjd i övrigt.



- Ja, ja. Elektronikkunniga ser väl att jag inte har rätt färg på t ex kablar kopplade till bl a minusskenor.

(Behöver inget påpekande... För det hjälper inte.)







Edited by Hybro
  • Haha 1

Share this post


Link to post
Share on other sites
15 minuter sedan skrev Hybro:

- Ja, ja. Elektronikkunniga ser väl att jag inte har rätt färg på t ex kablar kopplade till bl a minusskenor.

Man behöver nog inte ens vara elektronikkunnig för att reagera på att en röd kabel är kopplad till minusplinten....:unsure:

Share this post


Link to post
Share on other sites
37 minuter sedan skrev danielsan123:

Ska byta strömbrytarpanel. Den nya är lite olik den gamla. Blir lite konfundersam vad som menas med att den övre strömlist skall anslutas till batteri. Har ju en matad + från en kopplingsplint i båten. Skall samma pluskabel gå till bägge pluskablarna på bilden eller seperata matningar? Biltemas 25-8828. Har plus nu på en kopplingsplint. Kan lägga till bilder strax.
Jag har heller inte minus till min panel idag utan går till en "plint". Nya panelen skall ha minus draget och ska väl bryta mellan plus och minus. Förra panelen bröt väl endast plus. Rörigt tycker jag 😕



Anledningen till att dom delat på plussidan i två strömlister är väl för att man ska kunna koppla in förbrukare som alltid ska vara på till dom nedre fyra brytarna som går till batteriet, och andra förbrukare som kontrolleras av en huvudströmbrytare till dom övre fyra. Men om du vill ha alla via din kopplingsplint och huvudströmbrytaren så kopplar du såklart bara ihop dom två listerna.



Din andra fråga om minus till panelen: minusanslutningen är för att strömförsörja lamporna, dom behöver ju både plus och minus för att lysa. Det har alltså inget med dina förbrukare att göra.

  • Like 3

Share this post


Link to post
Share on other sites

Kan ju börja fundera på vart den röda går😋

Edited by Hybro

Share this post


Link to post
Share on other sites
34 minuter sedan skrev Hybro:

Kan ju börja fundera på vart den röda går😋

Du kanske har elgrejor fabr engelska Lucas i båten ?  Dvs plusjordade saker....😛



(Man brukar ju f.ö. säga att det var Lucas som uppfann mörkret, just p.g.a. alla elfel detta med plusjorden förde med sig i framförallt engelska bilar.

Fast med två italienska entusiastbilar i familjen brukar jag då tillägga "men han som uppfann glappkontakten, han måste ha jobbat på Fiat.....")
