Hybro

Garmin Echomap Framåtseende ekolod

Recommended Posts

2021-01-30 vid 10:26 skrev Lasse-L:

Bra tips. Jag har inte varit riktigt nöjd med min PS51. Som jag nämnt tidigare fick jag mycket störningar trots att jag still. Efter att jag fick bort luftfickorna kring sensorn blev den bättre.
Se bild.
Men att lita på den när man lägger till i vid 2m djup, har jag svårt för. Den är lite för pessimistisk stisk då båten är mindre djup framtill.
Frugan i fören är bättre.



Share this post


Link to post
Share on other sites

Budgetvarianten, ett "vanligt" ekolod, sätt givaren på en "planka", som man hänger på utsidan och riktar föröver. 😎

  • Like 1

Share this post


Link to post
Share on other sites
50 minuter sedan skrev Lasse-L:

Budgetvarianten, ett "vanligt" ekolod, sätt givaren på en "planka", som man hänger på utsidan och riktar föröver. 😎

Funkar ju inte riktigt så... :)



Share this post


Link to post
Share on other sites
39 minuter sedan skrev raol:

Funkar ju inte riktigt så... :)



Kanske inte, men billigt blir det.

  • Haha 1

Share this post


Link to post
Share on other sites
1 timme sedan skrev Lasse-L:

Budgetvarianten, ett "vanligt" ekolod, sätt givaren på en "planka", som man hänger på utsidan och riktar föröver.

Men ÄR inte då det allra billigaste att strunta i själva ekolodet och bara ha plankan? Monterar du den rätt så hör du när den slår i klippan och då vet du hur djupt det är!

  • Haha 1

Share this post


Link to post
Share on other sites
8 minuter sedan skrev DanielMalmgren:

Men ÄR inte då det allra billigaste att strunta i själva ekolodet och bara ha plankan? Monterar du den rätt så hör du när den slår i klippan och då vet du hur djupt det är!



Tänkte inte på det.

Radarn kan var en "potatisradar".

Man slänger en potäta framför båten.

Så länge det säger plupp är det ok.

Knyckt iden från ångfartygen som slängde kolbitar.



tänkte inte på det.jpg

  • Haha 1

Share this post


Link to post
Share on other sites

Jag monterade ett vanligt ekolod längst fram i fören på min båt i våras. Funderade allvarligt på om man inte skulle kunna rikta det lite framåt för att få ytterligare lite förvarning innan man gick på..



Grejen är ju dock att det skulle göra minimal skillnad i responstid om man monterade det 45 grader frammåt och djupet plötsligt grundar upp. Det handlar om någon dm man skulle tjäna.



Gick på en sten eller något där jag tydligt såg den på ekolodet innan det small, så jag hann säga till barnen "- nu går vi på".. Visste att det fanns stenar så vi gjorde 0,2 knop - det var fyra meter djupt och plötsligt bara 1,1 meter... Efter känningen vände vi 180 grader och körde ut på havet igen. Men nästa sommar ska jag försöka ta mig in till bryggan ;)

Share this post


Link to post
Share on other sites

Ekolod fungerar inte som en tunn laserstråle, utan givaren mäter i en ganska vid kon, och värdet som anges som djup är den första/närmaste träffen inom konen. Om konens vinkel är 60 grader, och givaren monteras 45 grader vinklad uppåt i förlig riktning, så blir det i praktiken ca 15 grader framåt relativt botten.



Framåtvinklingen innebär också ett skenbart större djup. Om vi antar att botten är helt slät och horisontell, så ger 15 graders framåtvinkling (dvs 45 graders vinkel på givaren) ca tre procent större djupindikation än verkligheten.
Om man vinklar fram givaren så mycket att nederkant av konen är 45 grader uppåt framåt, så blir felet hela 41 procent. Två meter verkligt djup anges som nästan tre meter!

Det man skulle kunna göra är att montera givaren i båtens djupaste punkt, längst ner på kölens framkant, och vinkla givaren så mycket uppåt framåt att konens underkant är horisontell (för en kon på 60 grader innebär det en uppvinkling med 120 grader från vertikalläge!). Då får man ingen djupangivelse i egentlig mening, men man får en indikation på hur långt bort det är till en punkt föröver som är lika med djupgåendet! Hur pålitlig en sån indikation skulle vara kan man fundera över. Det skulle nog bli en hel del falska ekon från ytvågor och fiskar...



Share this post


Link to post
Share on other sites
7 minuter sedan skrev raol:

Ekolod fungerar inte som en tunn laserstråle, utan givaren mäter i en ganska vid kon, och värdet som anges som djup är den första/närmaste träffen inom konen. Om konens vinkel är 60 grader, och givaren monteras 45 grader vinklad uppåt i förlig riktning, så blir det i praktiken ca 15 grader framåt relativt botten.



Så länge det inte kommer ett grund... för då skulle det ju vara det som visar sig först..



Monterar du den parallellt med vattenytan kommer konen alltid ändå att träffa antingen vattenytan eller botten och väldigt sällan fungera som en varningsklocka för grund..





Hur fungerar det med side-vü-tekniken då? Skulle man inte kunna montera givaren längs med skroven istället för tvärs och få en side-vü som visar hur botten ser ut framför (och bakom) båten?

Share this post


Link to post
Share on other sites
13 minuter sedan skrev Dava:



Så länge det inte kommer ett grund... för då skulle det ju vara det som visar sig först..




Om det kommer ett grund kan man inte tydligt avgöra djupet över grundet om givaren inte är vertikal, eftersom "djupet" som visas då är en kombination av avståndet horisontellt och det verkliga djupet. Ju större vinkel framåt, desto större felvisning.

Share this post


Link to post
Share on other sites

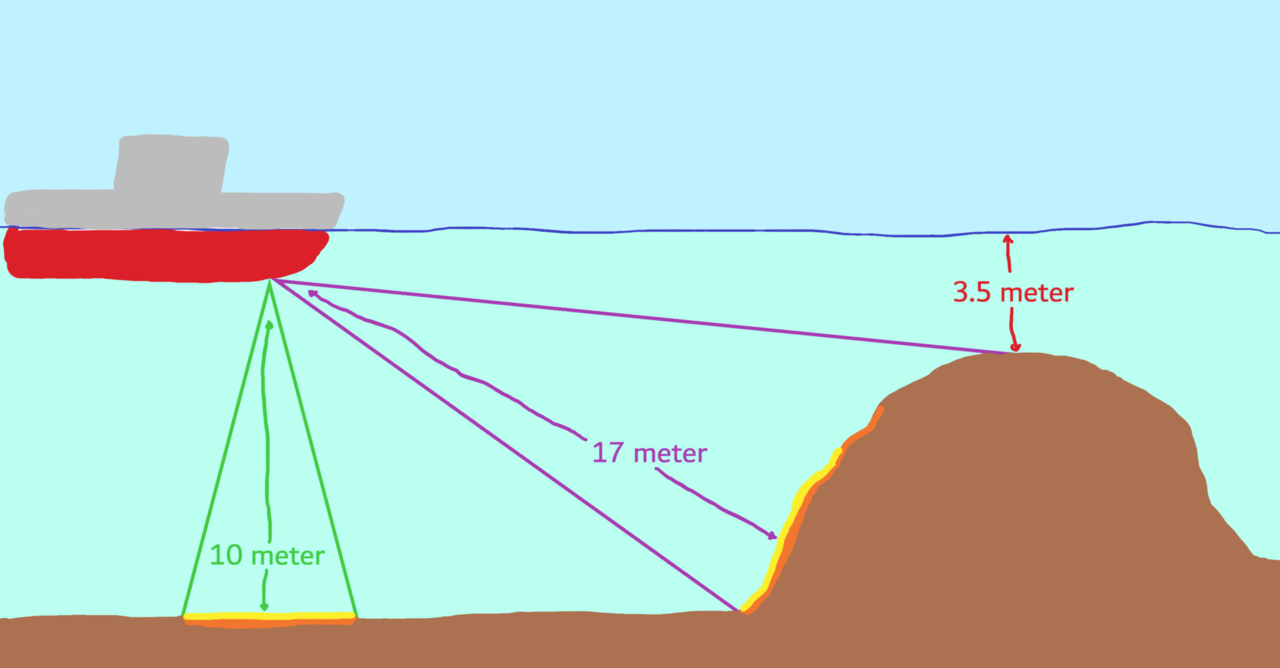

Jag gjorde en liten skiss för att illustrera problemet med en vinklad givare.

I situationen på bilden kommer det indikerade djupet alltid att vara större än det verkliga djupet (inte en bra situation!) och grundet visas som djupare än det faktiska djupet under båten i det här fallet. Inte ens när båten passerar över grundet kommer ekolodet att visa mindre än ca fem meter!

Man får alltså ingen vettig förvarning om grund alls genom att vinkla en givare framåt. Det måste till ett ekolod med givare som klarar att bygga upp en bild som visar en tvådimensionell profil framåt eller en tredimensionell bild som avbildar bottenformen helt och hållet. Enbart en enpunktsmätning som de flesta ekolod är, framför allt de billiga och enkla, ger mer fel än rätt när givaren vinklas framåt mer än halva konvinkeln...


Share this post


Link to post
Share on other sites

Mitt frammåtseende ekolod funkar mycket bra.



Ex.. Tänker mig ligga på svaj i en vik.

Då kör jag i en större cirkel runt mittpunkten, sparar waypointen. Notar djupet så att säga ut i periferin, varvet runt.

Är jag nöjd, släpper jag ankare och backar fast med vinden.



Sätter ankringslarm på två plottrar och i en app på mobilen.



Sover sött.

Share this post


Link to post
Share on other sites
