Flaggstyrman

Hur kopplar man upp färddator med Nmea 2000?

Recommended Posts

Posted (edited)

Tjena. Jag har köpt en båt med  en Raymarine Axiom multifunktionsskärm. Skärmen har en färddator som kan visa olika motorfunktioner som bränsleförbrukning, motortemperatur, mm, men i nuläget visar färddatorn bara hastighet. Enligt bruksanvisningen till skärmen krävs en uppkoppling mellan motorn och skärmen med Nmea 2000 (eller Raymarines motsvarighet Seathalks) för att färddatorn ska kunna visa olika funktioner. Vilken utrustning krävs för att koppla upp Nmea 2000? Är det bara en kabel eller är det olika nätverksenheter eller andra prylar som behövs? Jag är definitivt ingen fena på elektronik men om det bara är en kabel typ plug and play så kan jag tänka mig att prova att koppla själv men det kanske är mer avancerat än så?

Edited by Flaggstyrman

Share this post


Link to post
Share on other sites

Det krävs att motorn har NMEA2000-interface för att du skall kunna se motordata på skärmen.

Om den är NMEA2000-kompatibel behöver du bara en kabel, om den inte är det behöver du så mycket extra givare och speciallösningar att det inte är värt besväret.

Share this post


Link to post
Share on other sites

Vad har du för motor?

Share this post


Link to post
Share on other sites

Tidigare stod det Honda 60hk 2018, men det har TS redigerat bort.



Share this post


Link to post
Share on other sites
2 minuter sedan skrev IngemarE:

Tidigare stod det Honda 60hk 2018, men det har TS redigerat bort.



Kanske detta kit då, Honda kit

Share this post


Link to post
Share on other sites

Raymarine SeaTalkNG har tyvärr en annan kontaktstandard än "standard NMEA2000", du behöver även en adapterkabel för att skarva mellan Hondas standardkontakt o plotterns SeaTalkNG-anslutning

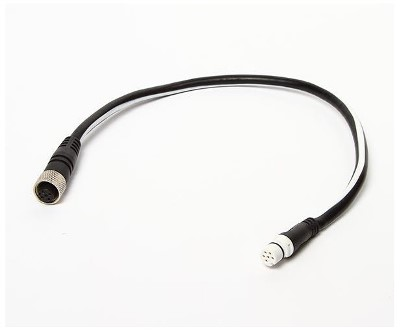

Så här kan en sådan adapterkabel se ut


Den blanka kontakten är standard N2K och den vita är Raymarine SeaTalkNG.

Signalerna i kabeln är desamma för båda varianterna.



Finns att köpa i de flesta båttillbehörsbutiker. Ex från Erlandsons Brygga

https://www.erlandsonsbrygga.se/Hemsida/Instrument/GPS___Plotter/Tillbehor_GPS_Ekolod/Raymarine_Kablar/ADAPTER_NMEA2000-SEATALK_NG?id=03279

Share this post


Link to post
Share on other sites
Posted (edited)
12 timmar sedan skrev Flaggstyrman:

Tack för svar, hur kan jag kolla om motorn har NMEA200-interface? Var framgår detta?

Tack för alla svar, ja det stämmer att det är är Honda 60 hk-motor. Då verkar det inte alltför komplicerat att få igång färddatorn eftersom motorn enligt instruktionen ska ha Nmea 2000.





Edited by Flaggstyrman

Share this post


Link to post
Share on other sites
10 timmar sedan skrev Lintott:

Raymarine SeaTalkNG har tyvärr en annan kontaktstandard än "standard NMEA2000", du behöver även en adapterkabel för att skarva mellan Hondas standardkontakt o plotterns SeaTalkNG-anslutning



Så här kan en sådan adapterkabel se ut


Den blanka kontakten är standard N2K och den vita är Raymarine SeaTalkNG.

Signalerna i kabeln är desamma för båda varianterna.



Finns att köpa i de flesta båttillbehörsbutiker. Ex från Erlandsons Brygga

https://www.erlandsonsbrygga.se/Hemsida/Instrument/GPS___Plotter/Tillbehor_GPS_Ekolod/Raymarine_Kablar/ADAPTER_NMEA2000-SEATALK_NG?id=03279

Helt rätt, men på Axiom har de vanlig nmea2000 kontakt

Share this post


Link to post
Share on other sites
