Varvtalssignal Yamaha 90hk 1991

[Nimbus26a 0]

Hej!

Jag köpte en flipper 575ht med en 90hk Yamaha 2takt från 1991.



Något jag vill lösa är så varvtalet syns i instrumentpanelen samt bränsle nivån.

Jag börjar med att få till varvtals mätaren eftersom analoga bränslemätaren fungerar.

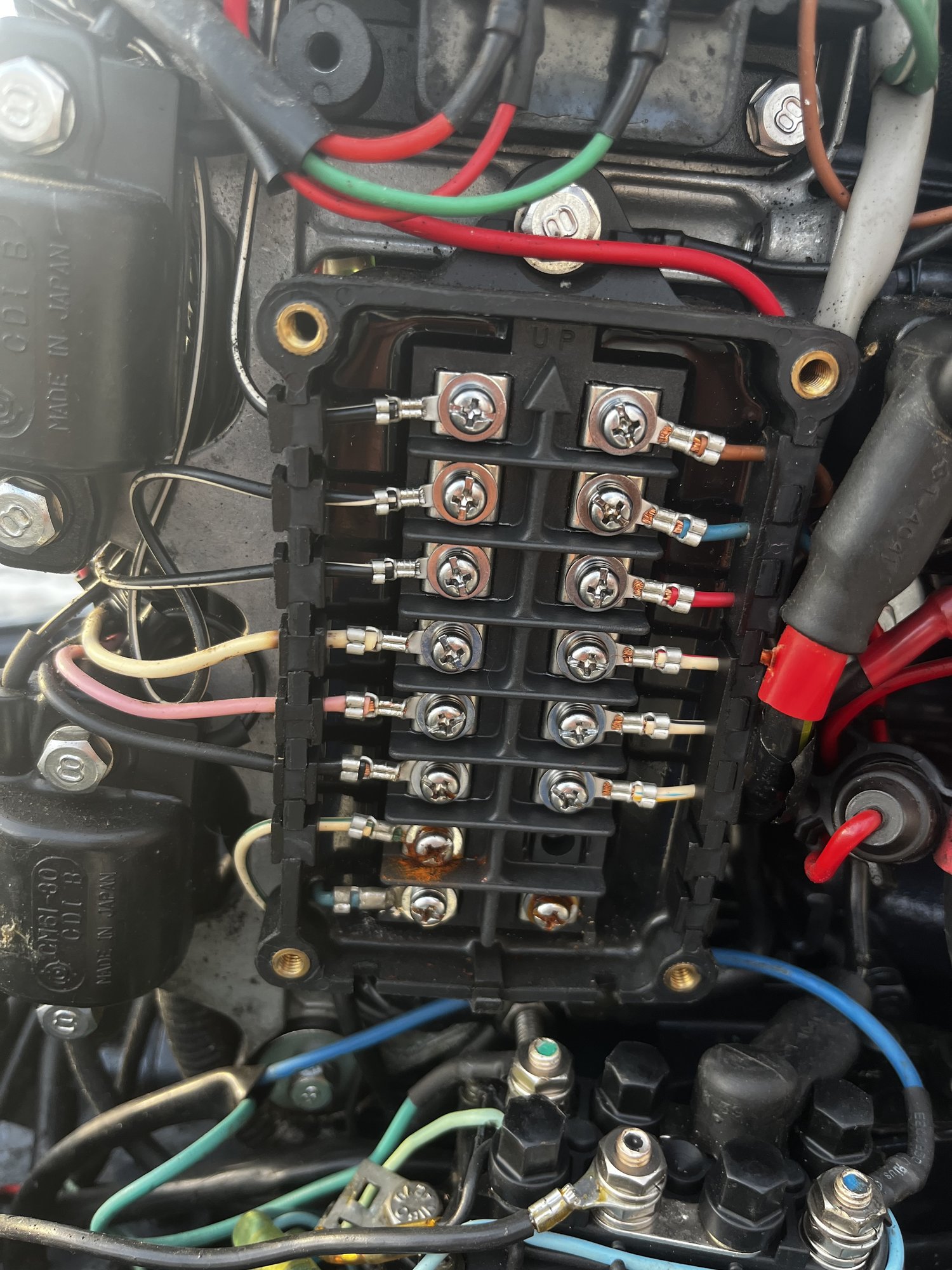

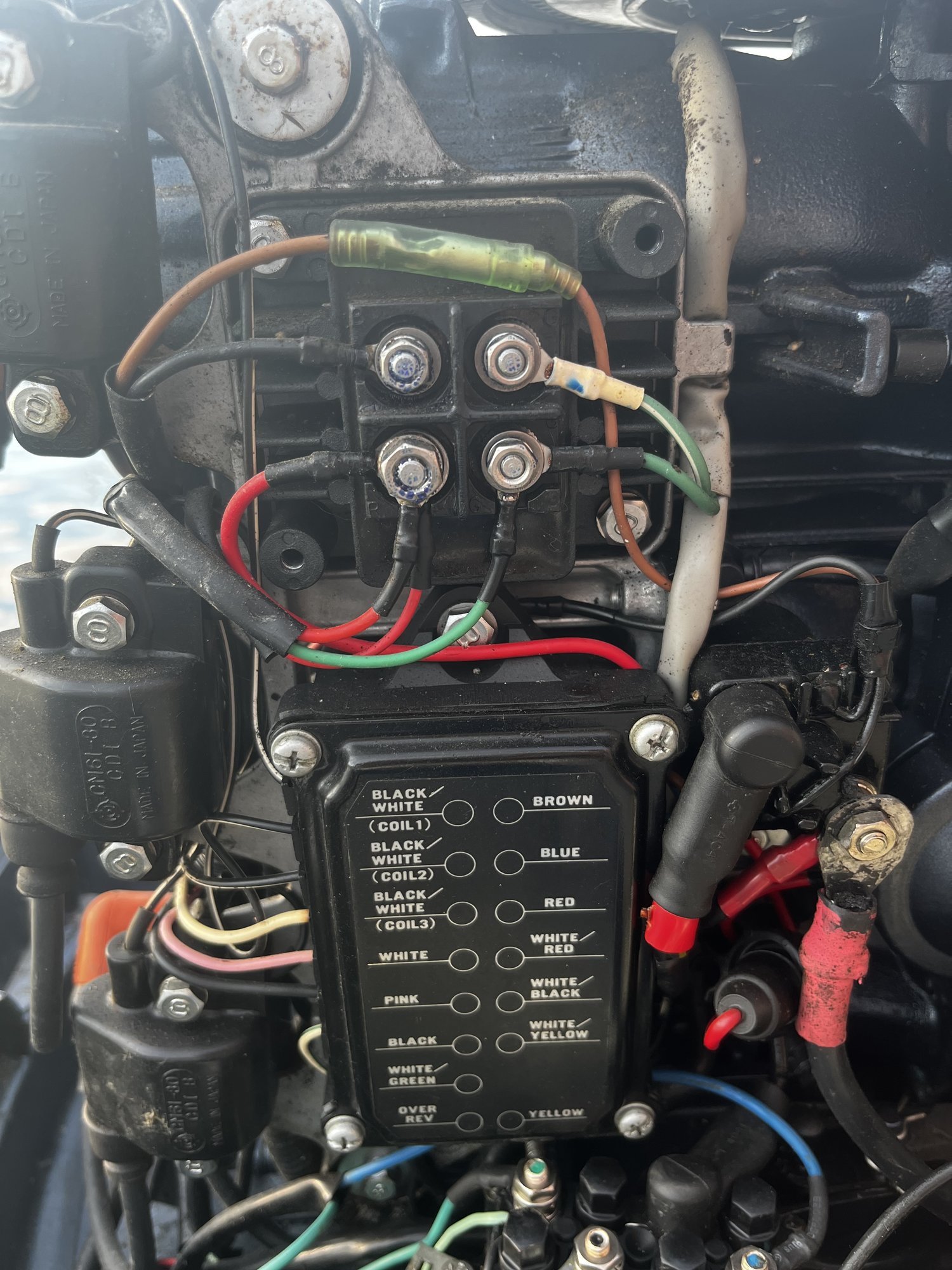

Jag har försökt reda ut vad alla kablar är för något och blev fundersam när jag öppnade Cdi boxen och gula kabeln saknas.
Är det någon som vet om det varvtalssignalen?




[Mercury_44XS 778]

Hej



Varvräknaren kopplas in framme vid reglage boxen och signalen kommer från regulatorn/likriktaren.

Har du Yamahas original varvräknare?



Mvh

Pär

[Nimbus26a 0]

2025-08-20 vid 21:32 skrev Mercury_44XS:

Hej



Varvräknaren kopplas in framme vid reglage boxen och signalen kommer från regulatorn/likriktaren.

Har du Yamahas original varvräknare?



Mvh

Pär

Hej!

Ja, jag har Yamaha original mätare. Tyvärr hade ägaren innan inte slutfört inkopplingen.

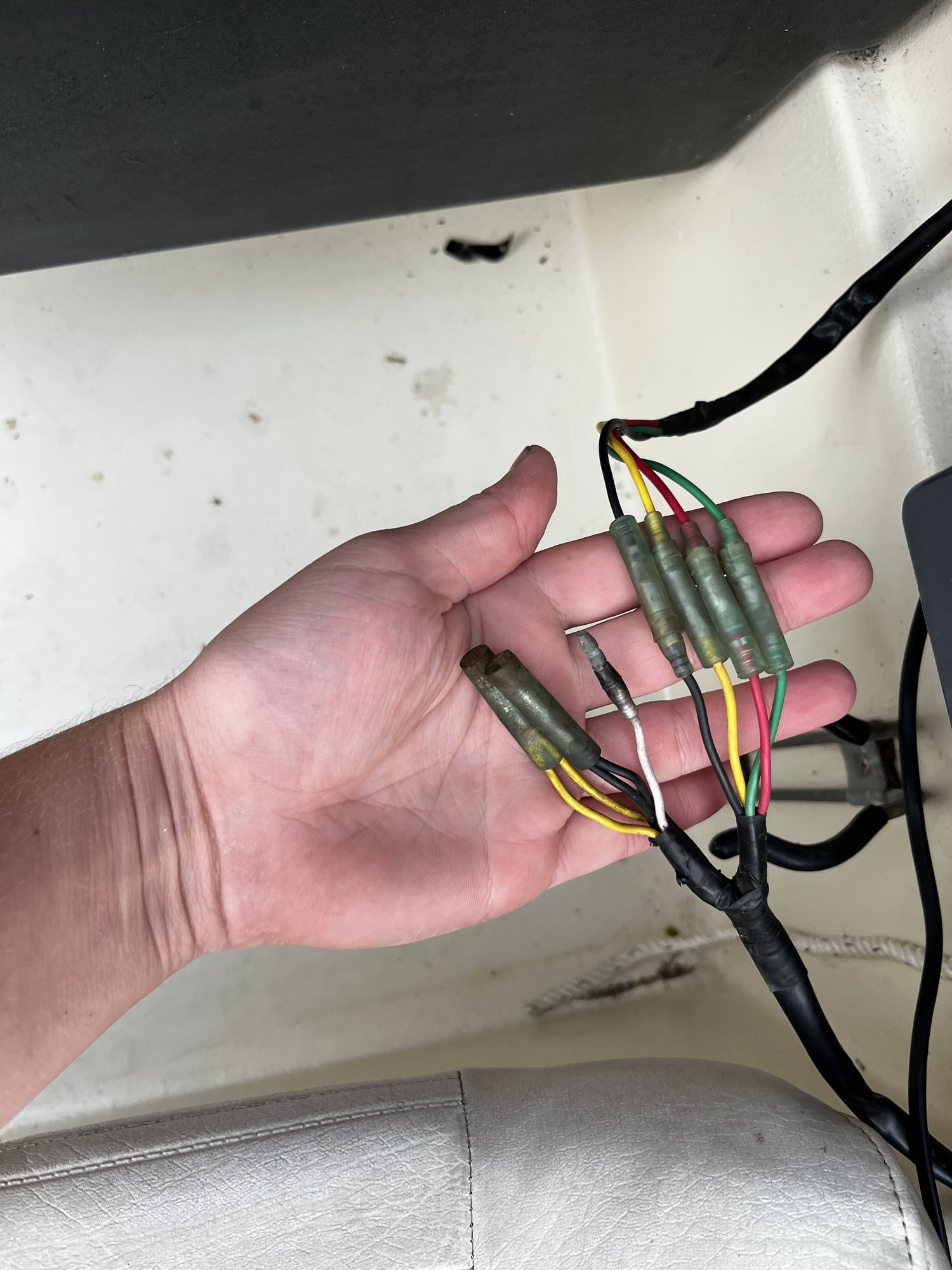

Försöker lista ut exakt vad alla kablar är eftersom det är skarvat.


[Mercury_44XS 778]

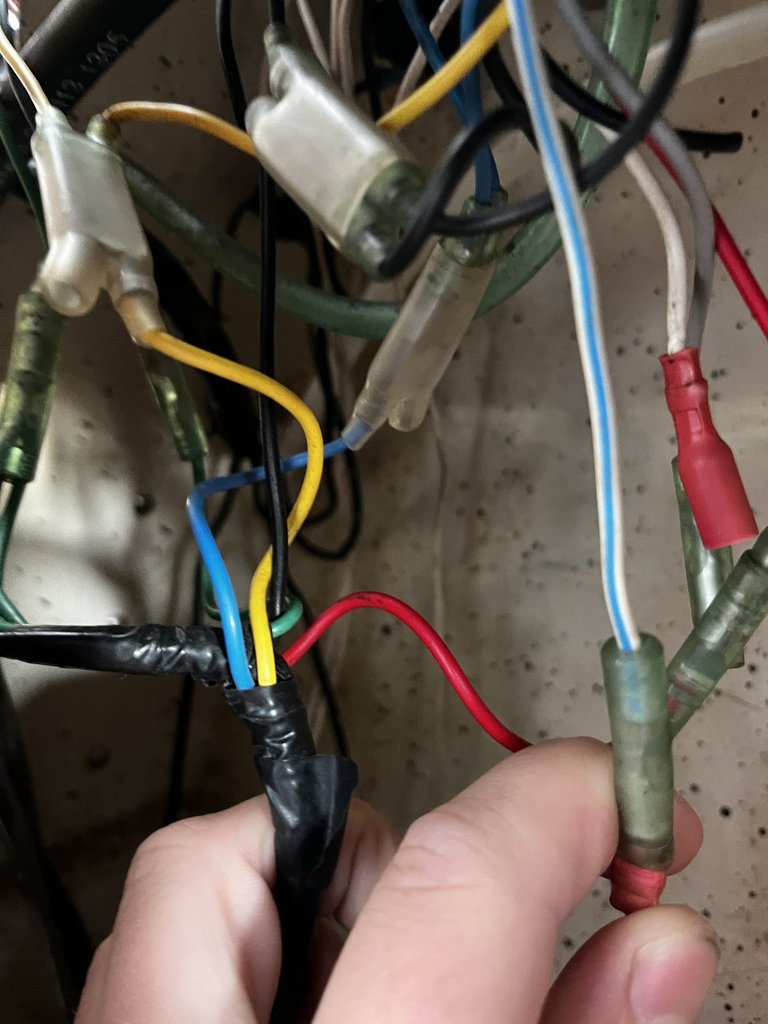

Ja jag ser nu på bilden hur det är skarvat, bland det värsta som finns när någon gör så och sedan med den typen av skarvhylsor som bäddat för glappkontakt.



Detta kan kanske vara till lite hjälp:



https://www.scribd.com/document/853873656/Wiring-Diagram



Har du instruktionsbok?



//Pär

[Nimbus26a 0]

5 timmar sedan skrev Mercury_44XS:

Ja jag ser nu på bilden hur det är skarvat, bland det värsta som finns när någon gör så och sedan med den typen av skarvhylsor som bäddat för glappkontakt.



Detta kan kanske vara till lite hjälp:



https://www.scribd.com/document/853873656/Wiring-Diagram



Har du instruktionsbok?



//Pär

Tack så mycket!
Ska kolla igenom det!


ja, det är väldigt skarvat



[Elegancej 36]

Bra verkstadshandbok finns här att köpa och ladda ner.



https://mymarinemanual.com/download/1984-1996-yamaha-outboard-motor-service-manual/



// Janne
