Bukis

Md7a generator, givare för varvräknare? (bild)

Recommended Posts

Hej!

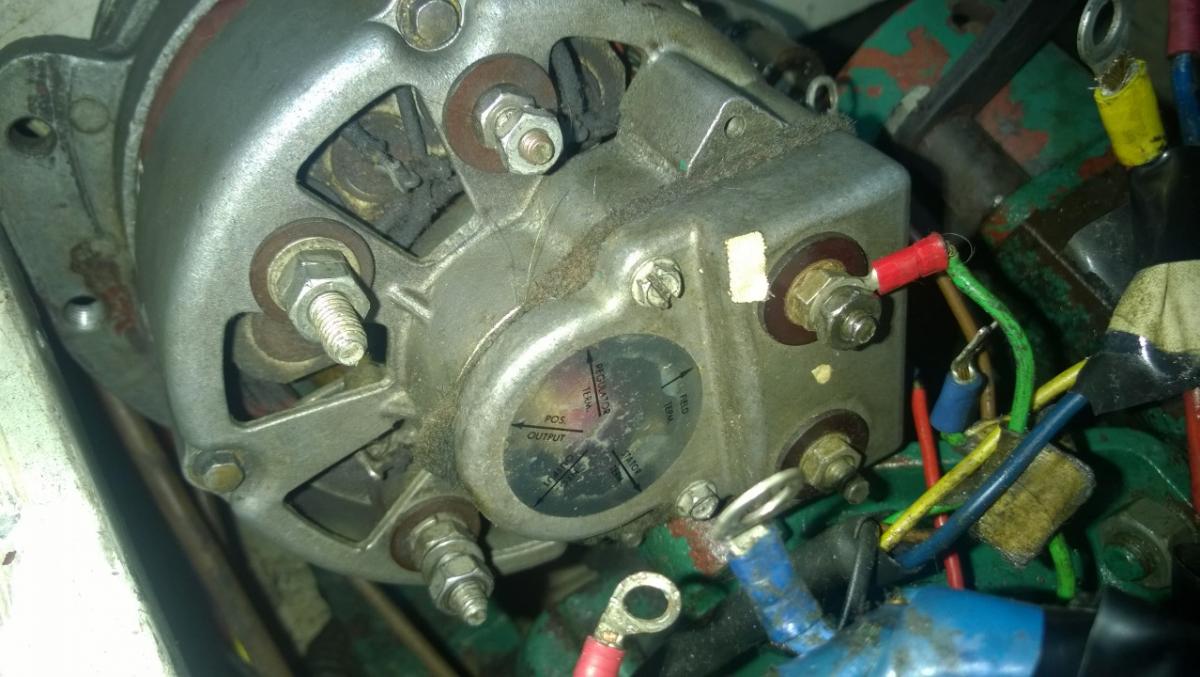

Undrar om det kan tänkas finnas en utgång för varvräknare på denna generator?



Från pinnen längst ned till vänster vidare upp står det:



Output Negativ

Output Positiv

Regulator Term.

Field Term.

(Tom)

Stator Term.



Vad betyder detta?




Edited by Bukis

Share this post


Link to post
Share on other sites

Leta reda på din generator i ovanstående lista och kolla vilken beteckning din generator har på varvräknarutgången.



W på många men inte alla, inte ens alla har någon dylik.





Kalle

Share this post


Link to post
Share on other sites

Tack för tabellen. Är det där varianter på generatorer som finns till MD7 eller? Jag har en Motorola generator, båda motorolorna i tabellen har W :-) Frågan är då vilken terminal som är W?

Share this post


Link to post
Share on other sites

Nej det är en tabell på de mest frekventa generatorer på stationära/industrimotorer, vilket man kan räkna in båtmaskiner bland.

W brukar vara en flatstiftsanslutning, w et brukar vara ingjutet i gavlen.

Share this post


Link to post
Share on other sites

Vid närmare eftertanke, ja jag skriver ibland fortare än huvudet hänger med, är det inte en separat varvtalsgivare på den maskinen!





Kalle

Share this post


Link to post
Share on other sites

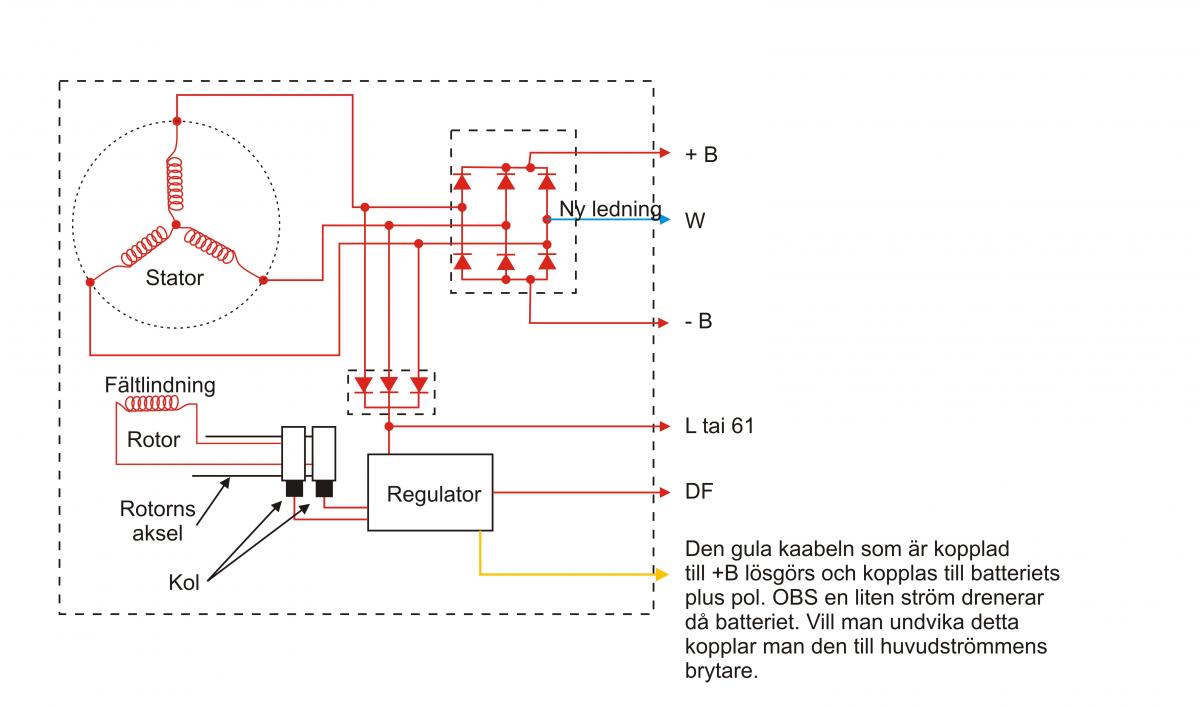

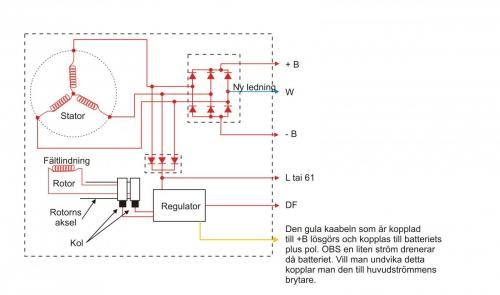

Det är i vilket fall som hellst enkelt att skapa en W-koppling.

Du ser på denna bild "den nya ledningen:






Share this post


Link to post
Share on other sites

Undrar vad den som heter "Stator Term." är för något?

Prova att mäta mellan den och jord, typ 200V område AC. En del instrument har möjlighet att mäta frekvens, prova med den.

Man kan ju köpa en varvräknare och prova koppla in den. Visar den inget så får man öppna kåpan och sätta sensorkabeln där enl LonlyBird's beskrivning

Share this post


Link to post
Share on other sites
