Wallas 1800B elproblem i pumpen

Recommended Posts

Jag vill inleda med att säga att jag verkligen inte är en elektriker av något slag så om alla svar kan hållas på bebisnivå så är jag glad.



Pumpen till min värmare har varit livlös ett tag.

Den är nu utmonterad och jag har kört litet tester.

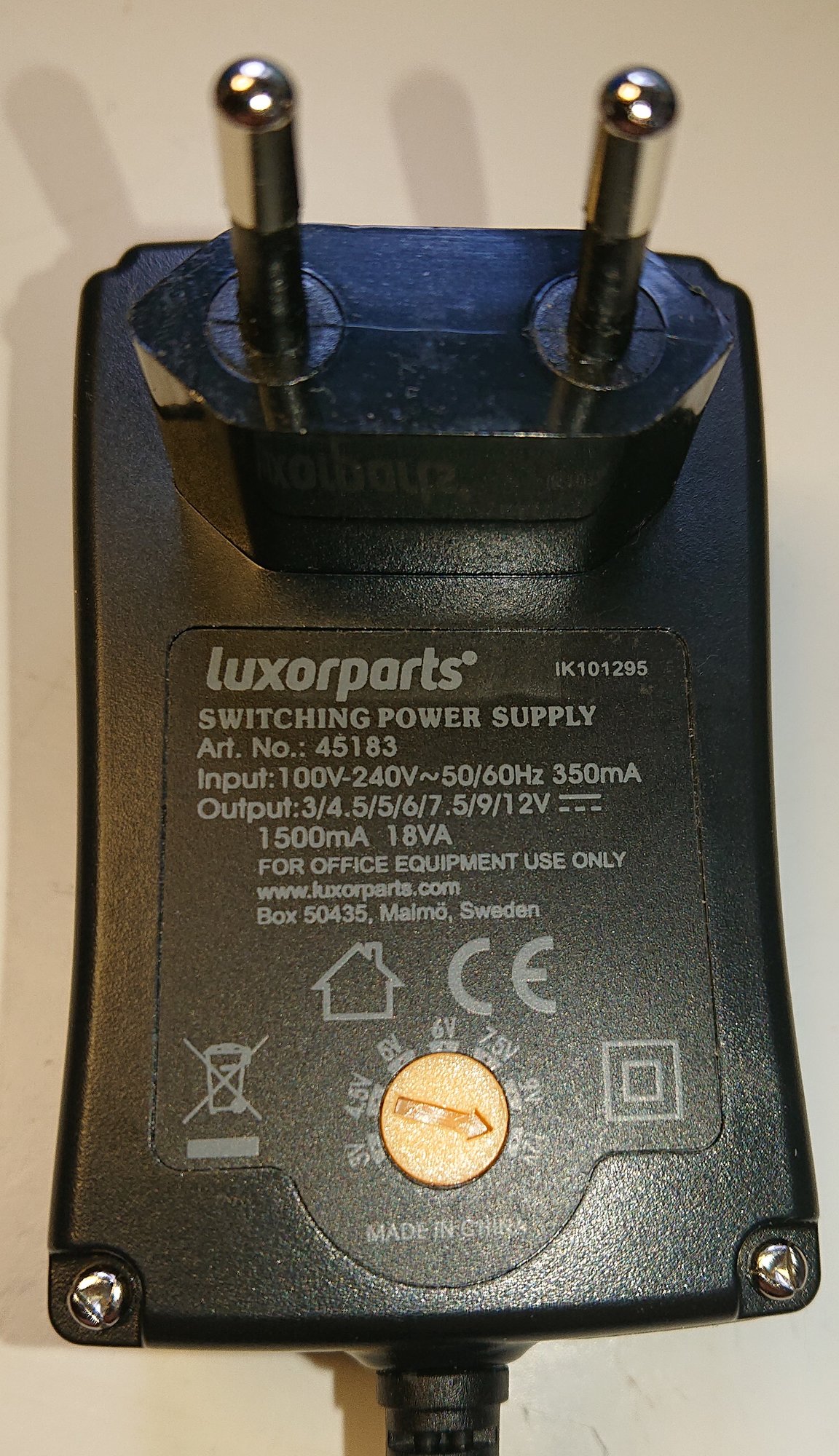

Spänningskälla vid testerna är en DC transformator som ger 12,11 V




Pumpen (med motor) ser ut så här. Inte så snygg utanpå kanske men inuti ser det bra ut.




Tester

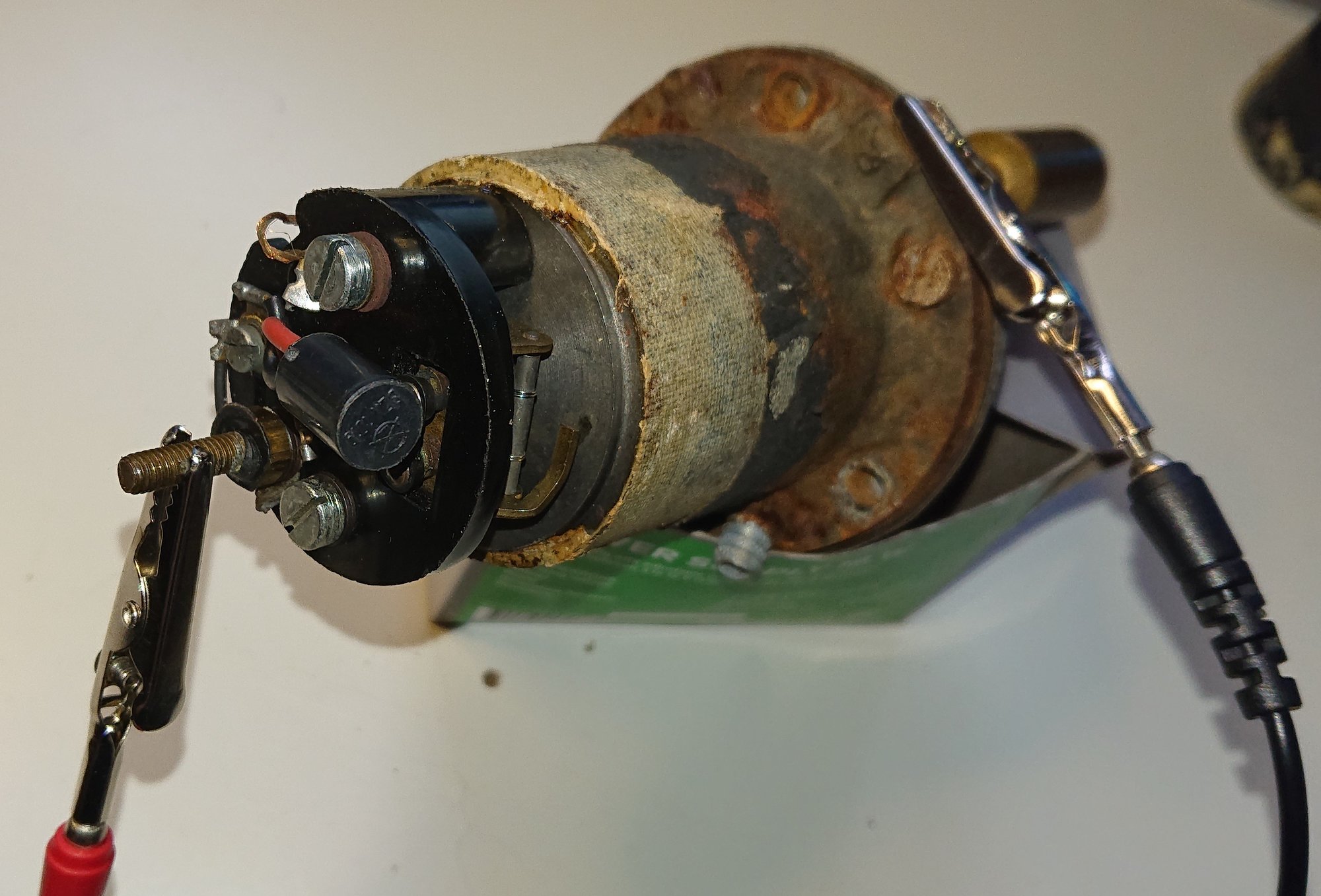

När jag ger spänning via polerna händer ingenting. Se bild.

Funkar ej

Men när jag ger spänning enligt dessa bilder så slår pumpen till, distinkt och lätt.

Jag noterar även sug respektive tryck vid bränsleanslutningarna så pumpmembran etc verkar det vara liv i .





Funderingar

Jag tolkar det som att "klumpen" och dess pol inte får kontakt.

Det verkar dessutom som att elektroniken och "klumpen" inte går att separera så eventuell förlorad kontakt däri är förmodligen svår att åtgärda.



Frågor

Vad göra?

Share this post


Link to post
Share on other sites

För det första så tror jag att du kan glömma att använda din "klump" den ger troligtvis på tok för lite ström vid 12 volt. Pumpen kräver nog en 4A.

Det är ingen motor utan en elektromagnet. Brukar hjälpa att knacka på den då det kan kärva. Annars så är det dålig kontakt vid "brytarspetsarna"

Finns ingen elektronik allt är mekaniskt.

Edited by Gelis
  • Like 1

Share this post


Link to post
Share on other sites
18 minutes ago, Gelis said:

För det första så tror jag att du kan glömma att använda din "klump" den ger troligtvis på tok för lite ström vid 12 volt. Pumpen kräver nog en 4A.

Det är ingen motor utan en elektromagnet. Brukar hjälpa att knacka på den då det kan kärva. Annars så är det dålig kontakt vid "brytarspetsarna"

Finns ingen elektronik allt är mekaniskt.

Men det funkar (jag känner Tryck/Sug) ju då jag kopplar enlig denna bild


istället för via polen enligt denna?




Det som jag menar med klumpen är magneten inte transformatorn.

Det som jag tolkar som problemet är alltså att polen på elektromagneten har förlorat kontakten med kretsen på nåt sätt.

Edited by supernils
Förtydligade
  • Like 1

Share this post


Link to post
Share on other sites
24 minuter sedan skrev supernils:

Men det funkar (jag känner Tryck/Sug) ju då jag kopplar enlig denna bild



istället för via polen enligt denna?





Det som jag menar med klumpen är magneten inte transformatorn.

Det som jag tolkar som problemet är alltså att polen på elektromagneten har förlorat kontakten med kretsen på nåt sätt.

När du får pumpen att pumpa har du kopplat bort ändliges- eller mottrycksbrytaren, eller dessa ”brytarspetsarna”.
Det är en membranpump som drivs av en elektromagnet som då skall oscillera fram och tillbaka, nu pratar jag inte bäbisspråk, men hoppas du ändå förstår. Den känner även av mottrycket och pausar vid behov.

Jag har i liknande värmare ersatt denna pump med en bränslepump till bil från Biltema, som har några olika modeller. Det var många år sedan och den pumpen dom då sålde, som passade bra, så jag. Vet inte om den länkade passar.

Annars får du väl köpa en originalpump.
Jag tycker säkerhetsmässigt inte att man skall vara dumsnål och in absurdum hålla på att reparera sådana grejer.

Share this post


Link to post
Share on other sites
3 hours ago, patrikflink said:

YES!!!!!!!!



Edited by supernils
Tog bort en film som inte funkade

Share this post


Link to post
Share on other sites

Försöker ladda upp en film på en fungerande pump men den vill inte spela upp det.

Share this post


Link to post
Share on other sites

Jag hade allt sand-/smärgelpapper i båten men det gick med en gammal fotfil 🙂

Share this post


Link to post
