Dra sladd till solcell

Recommended Posts

Hej .

Jag har köpt en solcell (sunbeam 50w) med en platt kabel som kommer ut under solcellen.

Vad hade ni gjort med kabeln?  tänker på hur ni hade dragit ner den igenom däcket.

Jag har inte kollat än men antar att det är en sandwich typ av däck som jag måste borra igenom och fylla med epoxy för att fuktskydda kärnan.

Men till min fråga som jag klurar på. Många paneler har ju en kabel som kommer ut på ovansidan så man måste typ leda kabeln till en genomföring någonstans och täta den med nån snygg kabelgenomföring.

Men på min så kommer kabeln ut solcellen så en fundering jag har är om man kan borra genomföringen precis under solcellen och dölja genomföringen och lägga sikaflex runt om som tätning.

Låter det helt knasigt eller borde jag kanske dra ut kabeln vid sidan och leda ner den igenom en "riktig" däcksgenomföring för kabel?




Share this post


Link to post
Share on other sites
28 minuter sedan skrev cdomp:

Men på min så kommer kabeln ut solcellen så en fundering jag har är om man kan borra genomföringen precis under solcellen

Fungerar perfekt. Utom för mig som byter och provar andra grejer ibland, jag brukar skarva i en kopplingsdosa på däck.

Share this post


Link to post
Share on other sites

Kommer kabeln ut på ovansidan eller undersidan av solpanelen. Om den kommer under skulle jag löda ihop en rund kabel under panelen och borra, och sika ett litet hål i däcket.

  • Like 1

Share this post


Link to post
Share on other sites
12 timmar sedan skrev cdomp:

Hej .

Jag har köpt en solcell (sunbeam 50w) med en platt kabel som kommer ut under solcellen.

Vad hade ni gjort med kabeln?  tänker på hur ni hade dragit ner den igenom däcket.

- - -


Lite tankar om att installera på ett alternativt sätt (utan att dra kabeln genom rufftaket).

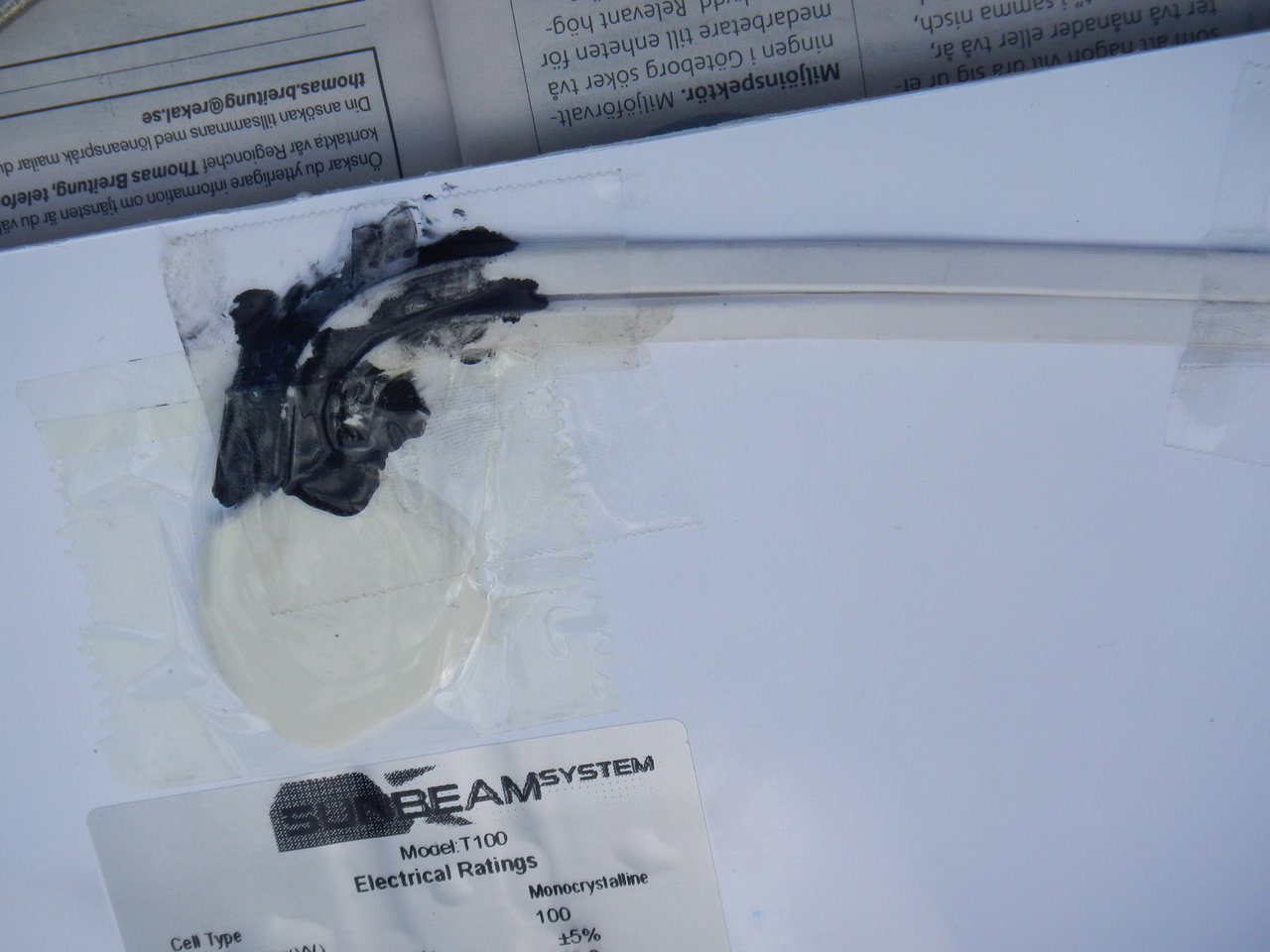

Mina solceller har likadan platt kabel som dina. Jag började med att dela kabeln (bara den del som skulle böjas) o sikade fast de två delarna i en böj på undersidan av panelen så att jag fick ut kablarna där jag ville ha dem. Att böja kabeln utan att dela den går inte, då blir den för styv.



På det viset kunde jag få ut kabeln där jag ville ha den för att få in den under sprayhoodsfästet och vidare bredvid ingångsluckan (där den, på ett skyddat ställe, skarvades till längre kabel) varifrån kablar fortsätter i rör till regulatorn. Ett litet plåtskydd (sikafyllt) skyddar ingångshålet (det finns inget distansmaterial bakom så den problematiken slapp jag).



Det blev minimalt med synlig kabel o lätt att komma åt skarvar på kabeln.



Solcellerna monterades med skruv o en tunn sikasträng på tre sidor samt ett par småsträngar på mitten. Sidan som ligger nedåt på taket lämnades olimmad så ev kondens kan rinna ut. Jag ställde några batterier på solcellerna (mjukt skydd mellan...) medan sikan härdade.



. Kabeldragning.JPG.4c9abeef48304bbee2c6cba6f6cb4f26.JPG  284737876_Genomfring.thumb.jpg.60c2cc7ba12aae9831fe5177bef9a3e3.jpg

  • Like 2

Share this post


Link to post
Share on other sites
21 hours ago, Lintott said:

Lite tankar om att installera på ett alternativt sätt (utan att dra kabeln genom rufftaket).



Mina solceller har likadan platt kabel som dina. Jag började med att dela kabeln (bara den del som skulle böjas) o sikade fast de två delarna i en böj på undersidan av panelen så att jag fick ut kablarna där jag ville ha dem. Att böja kabeln utan att dela den går inte, då blir den för styv.



På det viset kunde jag få ut kabeln där jag ville ha den för att få in den under sprayhoodsfästet och vidare bredvid ingångsluckan (där den, på ett skyddat ställe, skarvades till längre kabel) varifrån kablar fortsätter i rör till regulatorn. Ett litet plåtskydd (sikafyllt) skyddar ingångshålet (det finns inget distansmaterial bakom så den problematiken slapp jag).



Det blev minimalt med synlig kabel o lätt att komma åt skarvar på kabeln.



Solcellerna monterades med skruv o en tunn sikasträng på tre sidor samt ett par småsträngar på mitten. Sidan som ligger nedåt på taket lämnades olimmad så ev kondens kan rinna ut. Jag ställde några batterier på solcellerna (mjukt skydd mellan...) medan sikan härdade.



. Kabeldragning.JPG.4c9abeef48304bbee2c6cba6f6cb4f26.JPG  284737876_Genomfring.thumb.jpg.60c2cc7ba12aae9831fe5177bef9a3e3.jpg

Tack för bilder o inspiration. Jag är också inne på att hitta ett alternativt sätt att leda ner den för att slippa epoxy o sånt och har precis som du tänkt på att dra ner den på samma ställe just för det förmodligen är enkellaminat och att vattenavrinning genom att den sitter i vinkel blir rätt fördelaktig. Kul att se just exempel på platt kabel.

Share this post


Link to post
Share on other sites
22 hours ago, Squadron said:

Kommer kabeln ut på ovansidan eller undersidan av solpanelen. Om den kommer under skulle jag löda ihop en rund kabel under panelen och borra, och sika ett litet hål i däcket.

Den kommer ut precis som lintott visar på bilderna.

Share this post


Link to post
Share on other sites
On 4/8/2019 at 11:05 AM, bhemac said:

Fungerar perfekt. Utom för mig som byter och provar andra grejer ibland, jag brukar skarva i en kopplingsdosa på däck.

bhemac  tack för tips , du har alltid bra svar på tal här på forumet. Alla sätt fungerar nog hyffsat bra och det kan ju va rätt snyggt att gömma kabeln helt under panelen. Men lintotts idee är ju inte heller dum. Iof läcka kan det göra över allt. Måste bara täta det om det nu är rakt genom rufftaket eller igenom enkellaminat.

Share this post


Link to post
Share on other sites

Precis skaffat 78w modellen och ska koppla i serie.. har ordnat bypassdioder och klurar lite på bästa sättet att kontaktera de här kablarna.. hur har ni kontakterat/anslutit panelerna?

Share this post


Link to post
Share on other sites
2019-06-14 vid 11:06 skrev bhemac:

Använd MC-4 kontakter, de funkar!



Tack! Funkar det med crimpmodellen eller kört på skruvvarianten?

Share this post


Link to post
Share on other sites
6 minuter sedan skrev crabfoot:



Tack! Funkar det med crimpmodellen eller kört på skruvvarianten?

Om jag inte hittar rätt crimptång så löder jag!

Brukar också fylla med silikon så riskerar man inte at de står fyllda med vatten.

Share this post


Link to post
Share on other sites
Posted (edited)

Skall montera 2 x 54 + 1 x 76 Sunbeam Tough med flatkabel, den här tråden gav mig helt nya idéer.

Mitt innertak vill jag inte röra (svårt att återställa) utan tanken är att få in kablarna i balken för storskotet som sitter på rufftaket och sedan få ned kablarna i sidan till elpanelen / sjögarderob.



Toppenide att flytta punkten där kablarna kommer fram under panelen, den större som skall sitta mitt på rufftaket tänker jag nu böja kablarna under panelen så de kommer ut på styrbordsidan (istället för mitt på panelen).



Flatkabeln är ca 1,5 meter så den behöver skarvas på väg till regulatorn,

eftersom jag vill göra ett så litet hål som möjligt i skotbalken är planen att löda (alternativt klämma en oisolerad skarv) och sedan dra vulktejp ovanpå.



Eftersom bommen kommer att skugga panelerna under delar av dagen gissar jag att det blir enklast att parallellkoppla dem och då krävs inga dioder om jag tolkat rekommendationerna rätt.

Edited by skippeer

Share this post


Link to post
Share on other sites

Jo du bör ha en Schottky diod till varje panel så den ena panelen inte eldar upp den andra!

Share this post


Link to post
Share on other sites
2019-07-17 vid 00:58 skrev bhemac:

Jo du bör ha en Schottky diod till varje panel så den ena panelen inte eldar upp den andra!

Kan bara intyga att dioder behövs efter att ha fått kortis i anslutningen på ena solcellen som därefter brände även den andra. Dålig varvsinstallation så jag fick nya paneler. De nya monterade jag själv inklusive dioder....

Share this post


Link to post
Share on other sites
