NASA BM-1 inkoppling

Recommended Posts

1 timme sedan skrev Georg_Ohm:

Men jag kanske är Världens näst främsta bakåtsträvare?

Absolut! 😉

Share this post


Link to post
Share on other sites

Angående inkoppling så har du ju fått bra råd ovan och se till inga minuskablar från förbrukare, som t.ex Wallavärmaren går direkt till batteriernas minuspoler utan ska kopplas på "andra sidan" shunten som beskrivits om du vill ha med dem i beräkningen.

På din bild ser man ju att det idag går några tunnare minuskablar till batteripolerna förutom de grova kablarna.

  • Like 2

Share this post


Link to post
Share on other sites
4 timmar sedan skrev Georg_Ohm:

Möjligen får du tillverka några nya minuskablar, och/eller sätta upp en enkel kopplingsplint för dessa tjocka kablar.

Något i denna stilen? :)

Batteri - MED KABLAR.jpg

  • Like 1

Share this post


Link to post
Share on other sites
4 timmar sedan skrev Makro:

Angående inkoppling så har du ju fått bra råd ovan och se till inga minuskablar från förbrukare, som t.ex Wallavärmaren går direkt till batteriernas minuspoler utan ska kopplas på "andra sidan" shunten som beskrivits om du vill ha med dem i beräkningen.

På din bild ser man ju att det idag går några tunnare minuskablar till batteripolerna förutom de grova kablarna.

Absolut, det tål att upprepas, endast en kabel från batteriminus till shuntens primära sida, ingenting annat där. Sedan kan man ju ansluta flera kablar från den sekundära sidan, (fast det är bättre att göra det på en separat anslutningspunkt) allting som passerar åt ena eller andra hållet mäts av instrumentet. Om du skulle ansluta någonting på den primära sidan, laddare eller förbrukare så blir dess laddning eller förbrukning osynlig för instrumentet, om du  u väljer en Victron eller Nasa BM-1, det spelar ingen roll då dom mäter på på samma sätt.

1 timme sedan skrev Swadop:

Något i denna stilen? :)

Batteri - MED KABLAR.jpg

Det ser bra ut, men du har två pluskablar en från förbrukarbanken och en från startbatteriet, det är väl för att kunna mäta spänningen i dessa två (?) Dom pluskablarna skall inte kopplas i hop, dom skall anslutas till var sin anslutning. Kopplar du ihop dem har du i princip en enda batteribank, och med klena kablar så har du snart en din kabelbrand där, antingen när generatorn laddar på eller mer sannolikt när du kör startmotorn.



4 timmar sedan skrev ChristerN:

Absolut! 😉

Så bakåtsträvande är jag inte, jag kan gott tänka mig ny teknik om den är bättre och mer användarvänlig än gamla grejer, och om den nya tekniken fungerar i ur och skur.

Så som jag tidigare skrev skall det vara enkelt att felsöka och reparera till sjöss, i ett kritiskt läge.

  • Like 1

Share this post


Link to post
Share on other sites
7 minuter sedan skrev Georg_Ohm:

Det ser bra ut, men du har två pluskablar en från förbrukarbanken och en från startbatteriet, det är väl för att kunna mäta spänningen i dessa två (?) Dom pluskablarna skall inte kopplas i hop, dom skall anslutas till var sin anslutning. Kopplar du ihop dem har du i princip en enda batteribank, och med klena kablar så har du snart en din kabelbrand där, antingen när generatorn laddar på eller mer sannolikt när du kör startmotorn.

Dom små sladdriga kablarna går till kontrollenheten för BM-1. Den röda för att ge ström till enheten och den orangea för mätning av startbatteriet 😊 (Båda dom ingår i kabeln från NASA)


  • Like 1

Share this post


Link to post
Share on other sites

Och de kablar som går från BM1 till shunten, black, White och yellow, kan man förlänga om behov finns, utan att mätresultat påverkas.

(Vilket någon ovan påstod att det gjorde. Hen var väl inte med på fysiklektionerna, kanske.)

Om man inte kopplar in annat än shunten i serie med gemensamma minus från förbrukningsbanken (utöver yellow) så visar BM1 hur stor ström som generatorn levererar till dessa batterier, samtidigt som "discharge" ändras till "charge".



Koppla Solcellen via dess regulator på samma sätt som generatorn, så visas hur stor ström som matas in i förbrukningsbatterierna från solcellen, då generatorn inte laddar.

Är då t ex kyl eller annat igång, kan resultaten ändå bli Discharge om strömmen från solcellen inte täcker förbrukningen. Det är vad som händer utan sol t ex.



För att hålla koll på solcellens faktiska laddström, så har jag en separat likströmsamperemeter i kopplad i serie med en av ledarna från solcellen.



Solcellen ger efter Regulatorn 3.0 A

1.5 A flyter in i förbrukningsbatterierna "Charge"

Och vid tillfället var viss belysning påslagen.
















Edited by Hybro
  • Like 3

Share this post


Link to post
Share on other sites
16 timmar sedan skrev Hybro:

För att hålla koll på solcellens faktiska laddström, så har jag en separat likströmsamperemeter i kopplad i serie med en av ledarna från solcellen.

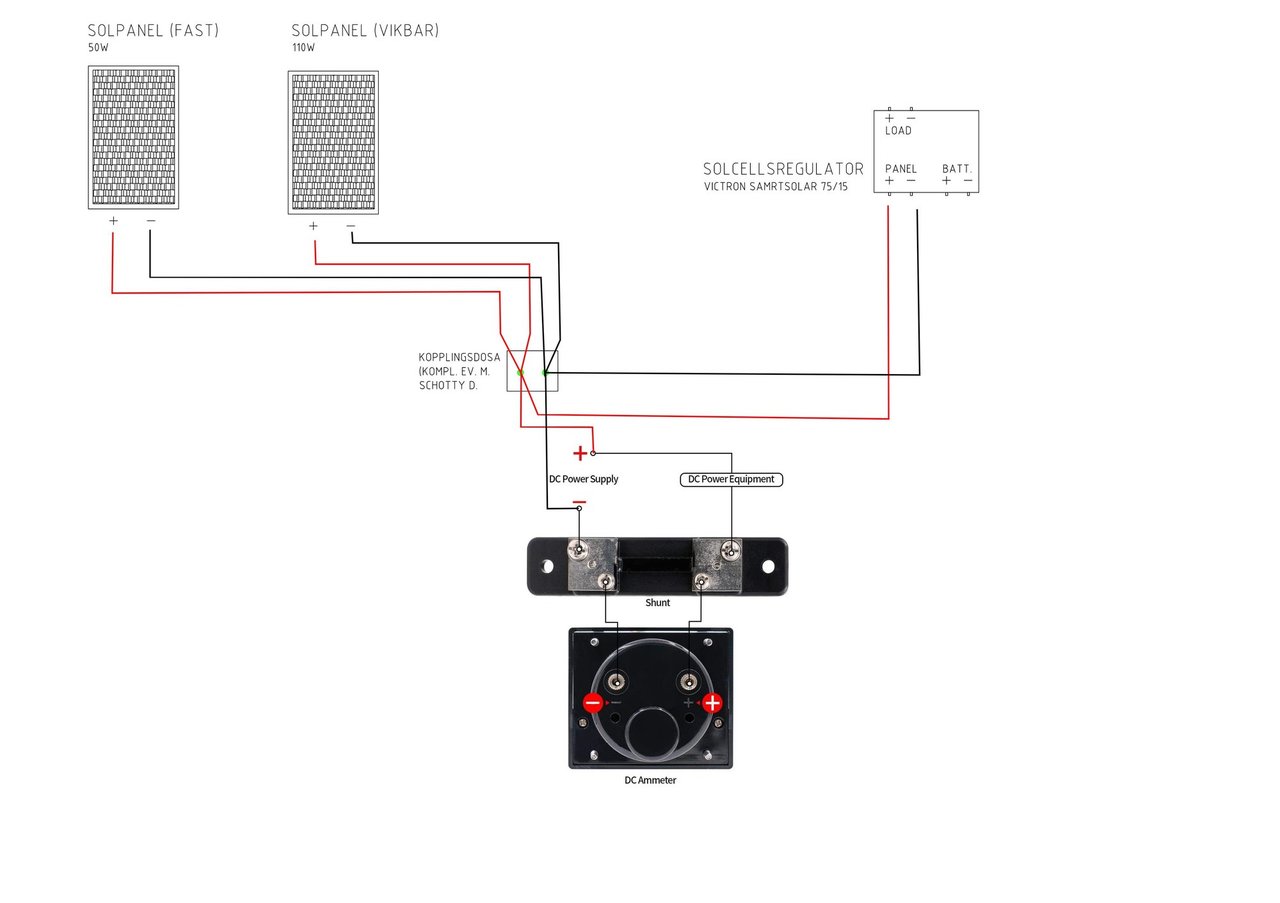

Tänker jag rätt om jag kollar in en amperemätare på detta sätt? :)



https://www.amazon.se/Heschen-rektangelpanel-monterad-strömräknare-amperemeter/dp/B06Y2XTPCL/ref=asc_df_B06Y2XTPCL/?tag=shpngadsglede-21&linkCode=df0&hvadid=476476115263&hvpos=&hvnetw=g&hvrand=8647509531739147299&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=9062465&hvtargid=pla-464901084239&psc=1


Share this post


Link to post
Share on other sites
1 timme sedan skrev Swadop:

Tänker jag rätt om jag kollar in en amperemätare på detta sätt? :)

Fast om du har en (smart) regulator från Victron, får du inte ström  in från panelerna den vägen?

  • Like 1

Share this post


Link to post
Share on other sites

Nej det är fel kopplar du så blir det kortslutning, shunten ska ligga i serie med minuskabeln.



Schemat på Amazon (länken) är felritat.



Edited by touchwood

Share this post


Link to post
Share on other sites

Om du kopplar så som du visar i schemat, kommer den mycket lågohmiga schunten att belasta solcellerna till ingen nytta. Närmare kortslutning kan du inte komma.

Ja, kanske schunten fungerar som ett litet element.



Vad har du tänkt dig egentligen?

  • Like 1

Share this post


Link to post
Share on other sites

Välj ett instrument med tillhörande strömshunt som klarar max 20 A.

Blir trevligare att avläsa.





Edited by Hybro
  • Like 2

Share this post


Link to post
Share on other sites
4 timmar sedan skrev Swadop:

Det blir nog litet fel, en kortslutning!

Amperemeterns shunt skall ligga i serie mellan utgående plus på regulatorn och batteriplus.




En bild, batteri längst till vänster, A är en amperemeter, V är en voltmeter (om man nu vill ha en sådan) X i en ring är i detta fallet en lampa, men i ditt fall är det solcellsregulatorn.

Amperemetrar kopplar man i serie, voltmetrar kopplar man parallellt.


@Hybro hann före mig...

Edited by Georg_Ohm

Share this post


Link to post
Share on other sites
1 timme sedan skrev Hybro:

Välj ett instrument med tillhörande strömshunt som klarar max 20 A.

Blir trevligare att avläsa.





När jag hade endast en 50W panel kunde tillkopplas amperemeter visa 3,5 A en solig dag mitt på dagen. Mina nuvarande 2x 100W kan ge sisådär 9,5 A ibland litet till under gynnsamma förhållanden. Ta det som riktmärke då du väljer vilket mätområde din A-meter skall ha.

Share this post


Link to post
Share on other sites
2021-09-17 vid 14:56 skrev ChristerN:

Fast om du har en (smart) regulator från Victron, får du inte ström  in från panelerna den vägen?

Jag har nog missat att det är det TS  har. Men du har helt rätt.

Här är en skärmdump hur det ser ut. Skärmdumpen är från en mulen lunchtid i dag.




  • Like 1
