Hur att rigga ett smidigt och säkert laddnings-system?

Recommended Posts

Hej!

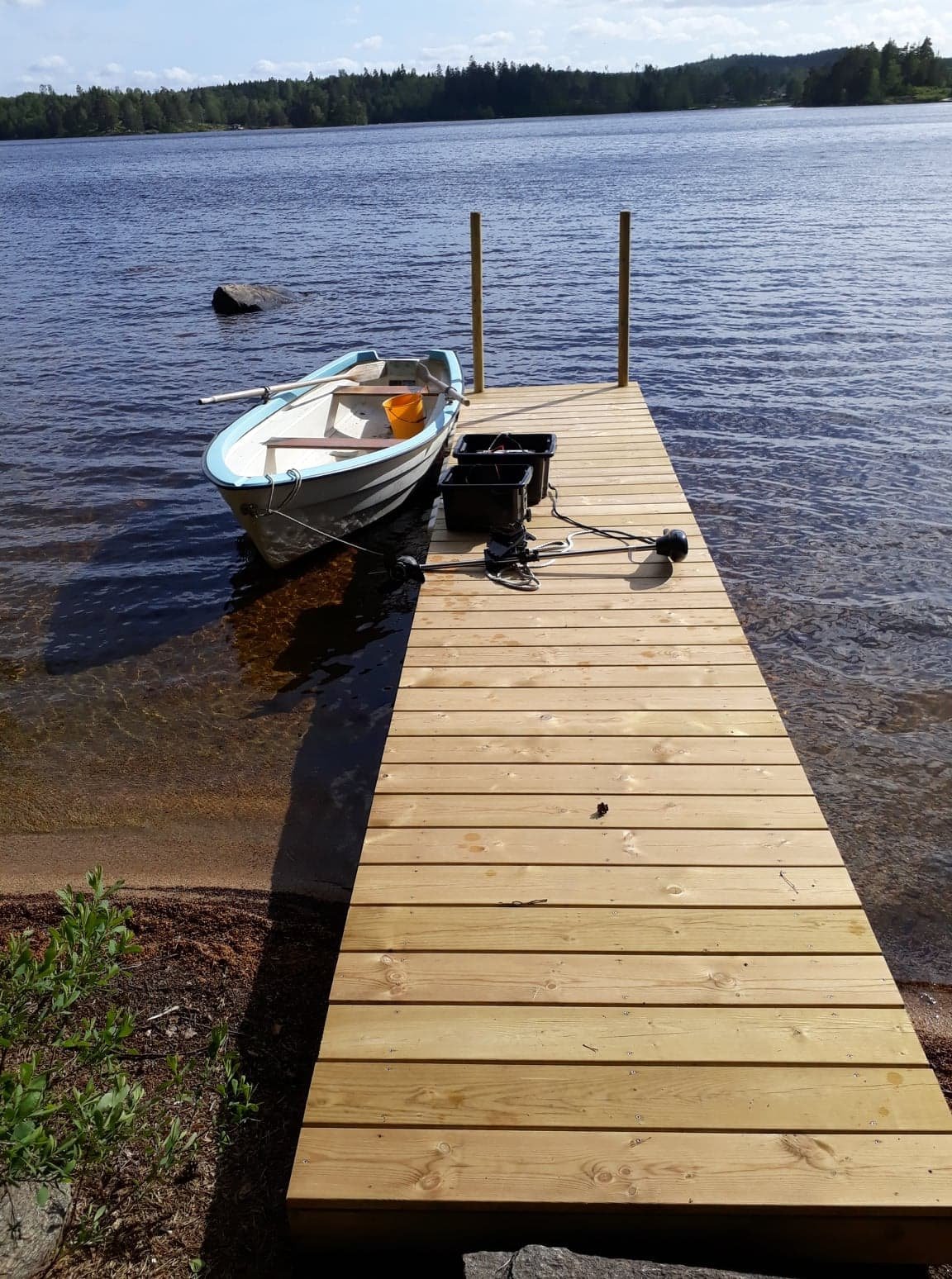

Jag har byggt mig en brygga där min Crescent 364 nu ligger förankrad (se bild). Jag har valt att uppgradera min elsnurra till en 24v, 86 lbs:

https://www.hobbyhallen.se/deep-sea-elektrisk-batmotor-86lbs?gclid=CjwKCAjwn6GGBhADEiwAruUcKh0dfJSYx17Cqb6rpgwp-Uapw4jioEjD1ZTNAsHsuC6K1HD01in6choCPRIQAvD_BwE



Jag har kompletterat med ytterligare ett 12v-100 Ah-batteri för att komma upp i 24v:

https://www.biltema.se/bil---mc/bilreservdelar/elsystem/bilbatterier/smf-marinbatteri-12-v-100-ah-2000045910

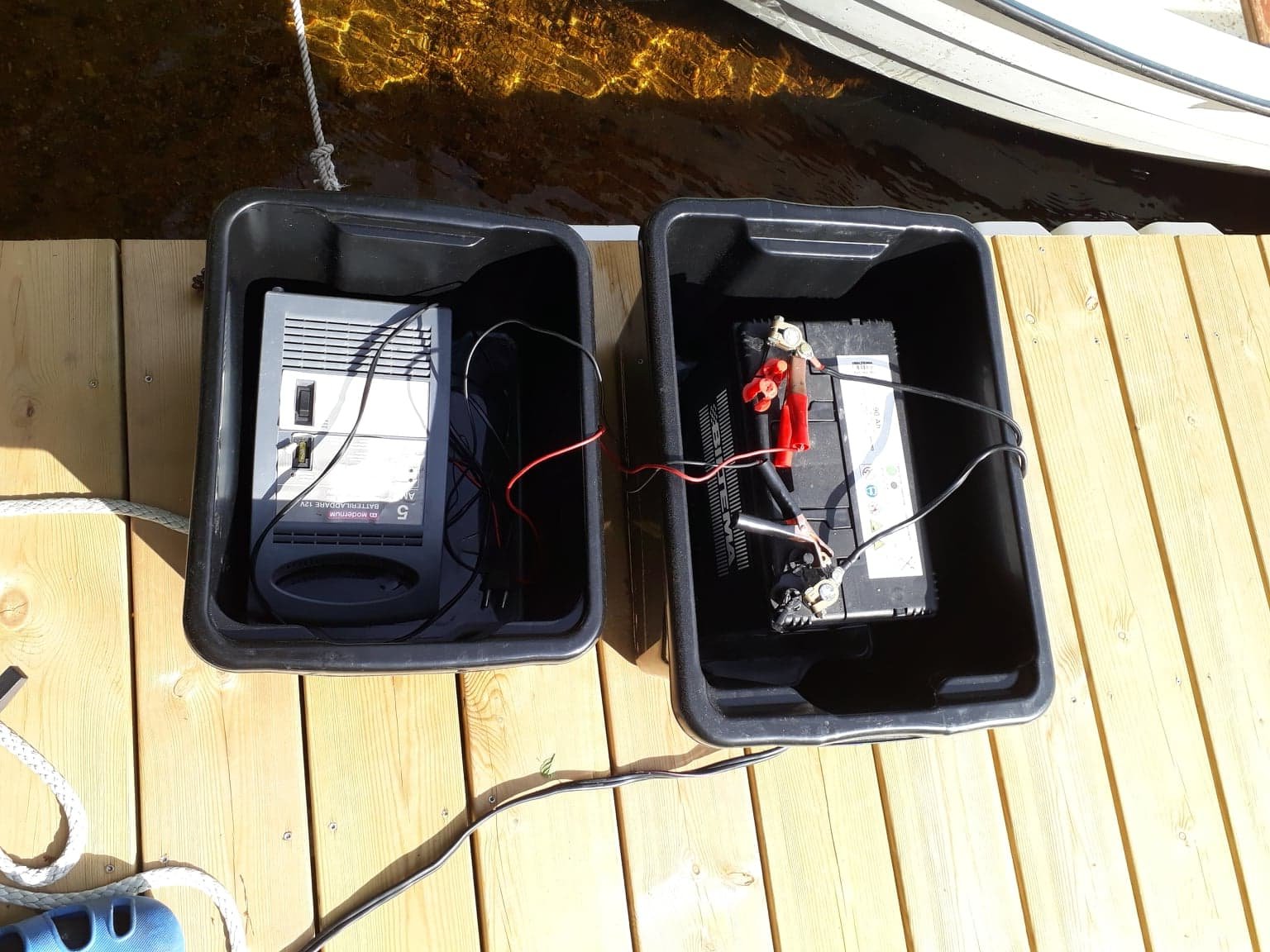

Dessa kommer nu att seriekopplas och ligga i vattentäta lådor i båten (se bild på batteri o låda).



Nu till min fråga: hur att rigga ett smidigt och säkert laddningsförfarande?



Utgångspunkt:  jag vill låta mina 2 st 100 Ah-batterier ligga kvar i båten hela tiden, är hopplöst att kånka omkring med dem



Jag har 1 st 12v-batteriladdare och behöver köpa en till 12v-laddare alternativt en 24v-laddare.

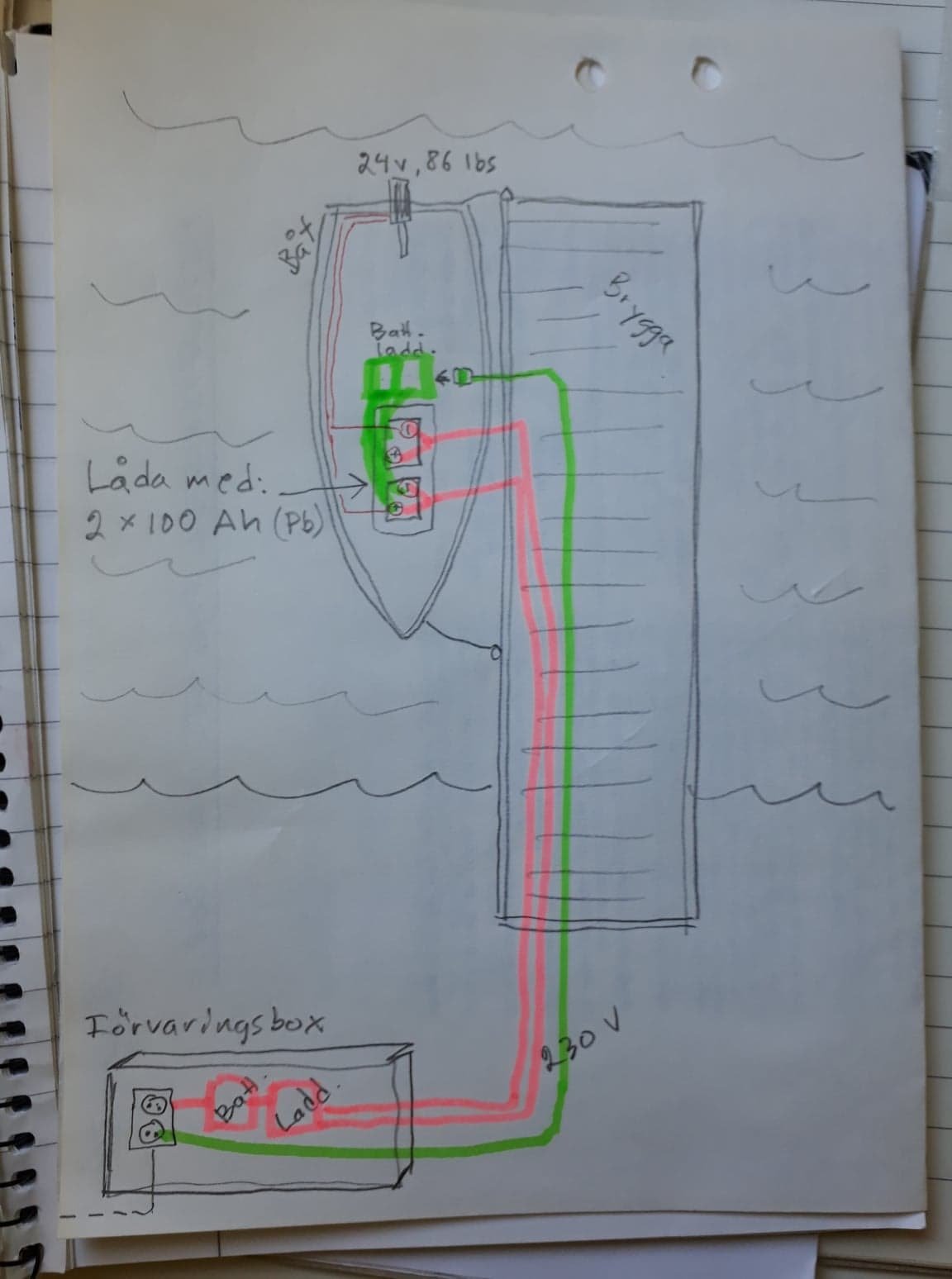

Alternativ Grön (se färg på skissen)

Jag har hittills dragit en 230v-kabel från förvaringsboxen via bryggan (där den förankras för att inte hamna i vattnet), och vidare in i en vattentät låda där en batteriladdare finns. Detta har varit en tillfällig lösning och jag tänker att den har sina säkerhetsbrister. Men om det finns säkra lösningar som innebär att jag drar en 230v-kabel ut på bryggan och ner i båten så låt mig höra.



Alternativ Röd (se färg på skissen)

Om jag istället låter batteriladdaren/laddarna ligga i förvaringsboxen, och förlänga laddkablarna (alltså de mellan batteriladdare o batteri), så att de räcker från box till båt, visst reducerar jag då riskerna?



Tacksam för input vad gäller fördelar/nackdelar med de olika alternativen! Jag är nog inte så mottaglig för alternativ som innebär att förflytta de 2 batterierna i samband med laddning.200978397_1418551608538224_258613541862107075_n.thumb.jpg.3358cad83c12d3c75619ed047ca2d364.jpg200169418_315245643468214_6489032944344895675_n.thumb.jpg.b3258d862ec52c03920d5eab3cf96aa5.jpg199722192_385265309587355_3628756691268577620_n.thumb.jpg.82526c71610e26e4bd13a1f199f727a4.jpg
